Reakcia KSHOW na rastúce požiadavky na presnosť lisovania komponentov NEV

Kontext odvetvia: Boom NEV pretvára výrobu foriem

Globálny trh s novými energetickými vozidlami (NEV) pokračuje vo svojej silnej rastovej trajektórii. PodľaMedzinárodná agentúra pre energiu (IEA), celosvetový predaj EV prekročil18 miliónov kusov v prvej polovici roku 2026, pričom Čína predstavovala viac60 % celkového objemu. Tento nárast prináša transformačný tlak do priemyslu vstrekovacích foriem – komponenty NEV vyžadujú prísnejšie tolerancie,materiály s ľahšou hmotnosťoua stále viaczložité geometrie ktoré spochybňujú tradičné paradigmy výroby foriem.

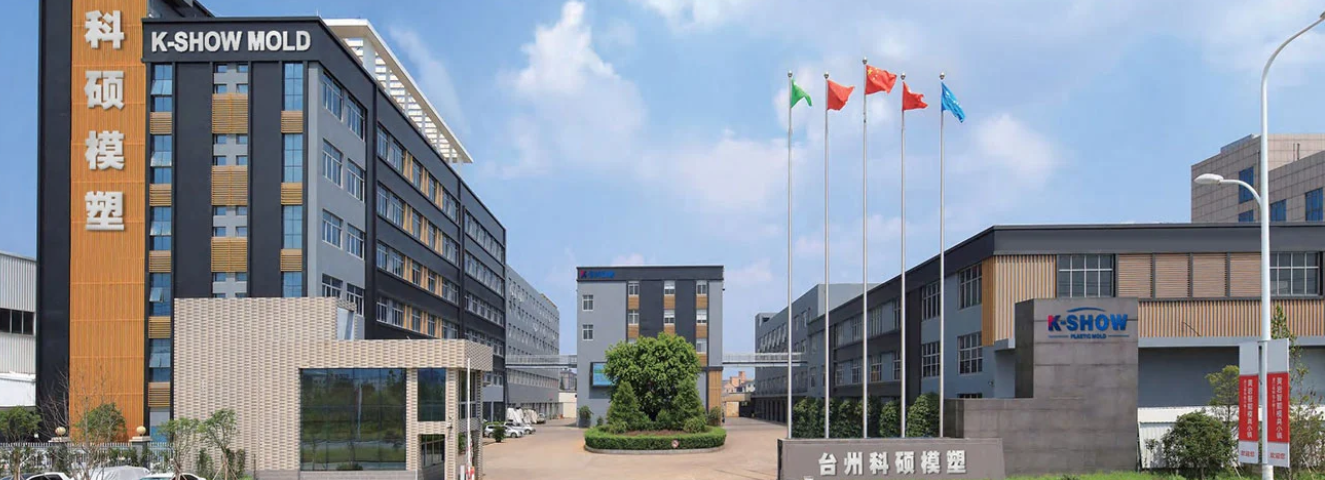

KSHOW, pôsobiaca asTaizhou Huangyan K-Show Plastic Mold Co., Ltd., bola vložená do čínskeho „hlavného mesta formy“ Huangyan previac ako 20 rokov, so záznamom oDodaných viac ako 30 000 sád foriem do100+ krajín. Ako certifikovanýNational High-Tech Enterprise držanieISO 9001 aIATF 16949 certifikácie automobilovej kvality a vlastníctvo100+ patentov na vynálezySpoločnosť sa postupne vyvinula z konvenčnej výroby foriem a stala sa špecializovaným dodávateľom prepresné nástroje automobilovej triedyvrátane krytov batériového systému, konštrukčných držiakov a funkčných vnútorných obložení. V prípade otázok kontaktujte KSHOW na adresepredaj@kshowmould.com alebo cezWhatsApp: +86-18957424655.

Kľúčové technické výzvy v lisovaní komponentov NEV

Materiálová kompatibilita a tepelný manažment

NEV čoraz viac prijímajúinžinierske termoplasty ako naprPA66-GF35, PPS-GF40aPBT-GF30 na dosiahnutie zníženia hmotnosti pri zachovaní štrukturálnej integrity. Tieto materiály predstavujú rôzne výzvy:

Vysoké teploty topenia

● (280–340 °C) vyžadujú formy s vynikajúcou tepelnou stabilitou

Výstuž zo sklenených vlákien

● urýchľuje opotrebovanie konvenčných nástrojových ocelí

Úzke okná spracovania

● vyžadujú presnú reguláciu teploty v rámci usporiadania s viacerými dutinami

Rozmerová presnosť v mierke

Rámy batériových modulov a chladiace dosky sa často rozprestierajú600–1200 mm s toleranciami rovinnosti tak tesnými ako±0,05 mm po celej ploche. Dosiahnuť to pri objemoch výroby200 000+ jednotiek ročne vyžaduje pokročilésimulácia prúdenia formy, konformný dizajn chladiaceho kanálaamonitorovanie tlaku v dutine v reálnom čase.

Optimalizácia času cyklu

So zvyšujúcim sa tlakom na náklady na diel sa čas cyklu formy stáva rozhodujúcim faktorom. Pre stredne veľké až veľké komponenty NEV, skrátenie doby cyklu od45 sekúnd až 35 sekúnd — a22% zlepšenie — môže ušetriť približne180 000 dolárov ročne na výrobnú bunku u typického dodávateľa Tier-1.

Prípadová štúdia KSHOW: Vysoko presná forma koncovej dosky batériového modulu

Pozadie projektu

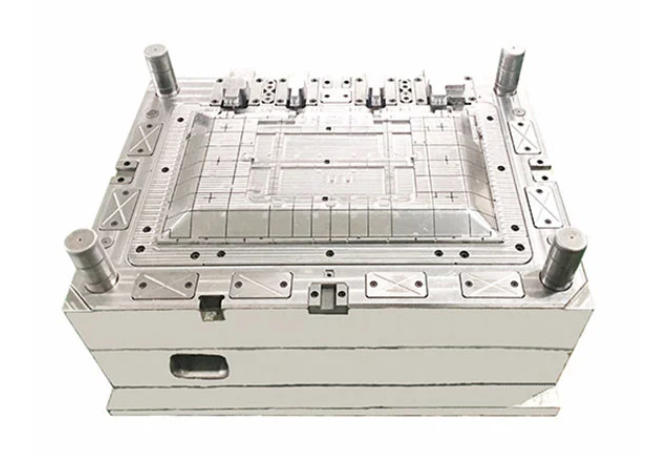

V 3. štvrťroku 2025 spoločnosť KSHOW realizovala projekt pre domáceho výrobcu batérií NEV vyžadujúci a4-dutinová vstrekovacia forma s horúcim kanálom pre koncové dosky batériového modulu. Požadovaná geometria dielu:

Inžiniersky prístup

Inžiniersky tím KSHOW implementoval nasledujúce riešenia:

1. Analýza toku formy: VykonávanéMoldex3D simulácia v troch iteráciách, optimalizácia umiestnenia brány, aby sa minimalizovala tvorba zvarových línií v štrukturálne kritických zónach.

2. Konformné chladenie: Nasadené3D tlačené chladiace vložky (marážová oceľ, priame spekanie kovov laserom), aby sa dosiahla rovnomerná teplota povrchu dutiny± 3 °C, čím sa skráti čas cyklu18 % oproti konvenčne vŕtaným kanálom.

3. Horúci bežec ventil-brána: A4-kvapkový sekvenčný systém ventil-gate (jedna tryska na dutinu) zaisťuje vyvážené plnenie. Rozdeľovacie potrubie horúceho kanála bolo tepelne izolované dištančnými vložkami z titánovej zliatiny, aby sa zabránilo prenosu tepla do základne formy.

4. Výber nástrojovej ocele: Použité vložky do dutín a jadraASSAB 8407 Supreme Oceľ na prácu za tepla triedy ESR, kalená na48-50 HRC, sTiAlN PVD povlak pre zvýšenú odolnosť proti opotrebovaniu proti oderu sklenených vlákien.

5. Snímanie tlaku vo forme: IntegrovanýKistler Typ 6182C snímače tlaku v dutine pripojené k aCoMo injekcia systém monitorovania procesov, ktorý umožňuje kontrolu prepínania v reálnom čase a sledovateľnosť kvality dielov.

Výsledky

Po90 dní od začiatku dizajnu až poSkúška T0, forma počas overovania výroby dosiahla nasledujúce metriky:

Forma sa teraz vyrobila620 000 dielov bez väčšej údržby, presahujúcej zákazníkovuBenchmark 500 000 výstrelov podľa24 %. Zákazník nahlásil odhadRočná úspora nákladov 245 000 USD pripisuje sa skrátenému času cyklu a nižšej miere odpadu.

Priemyselné trendy formujúce výrobu foriem do roku 2028

Odľahčenie a tvarovanie z viacerých materiálov

Tlak na predĺženie dojazdu sa zrýchľujenáhrada kovu za plast. Komponenty predtým odliate z hliníka — ako naprskrine motora, invertorové krytyakonštrukčné konzoly — prechádzajú dovysokovýkonné termoplasty svložiť lištu aleboprelisovanie techniky. KSHOW investuje do a1 600-tonový dvojrazový vstrekovací lis slúžiť tomuto rastúcemu dopytu.

Integrácia digitálneho dvojčaťa

Poprední výrobcovia foriem zavádzajútechnológia digitálneho dvojčaťa do ich pracovného toku. Digitálna replika formy – priebežne aktualizovaná údajmi zo senzorov z výroby v reálnom čase – to umožňujeprediktívne plánovanie údržby aoptimalizácia parametrov procesu bez narušenia výroby. KSHOW spustila pilotný integračný programIoT okrajové brány do vybraných výrobných foriem.

Udržateľnosť a energetická efektívnosť

Regulačný tlak a firemné záväzky ESG poháňajú dopyt po formách, ktoré podporujúživice s recyklovaným obsahom aenergeticky optimalizované spracovanie. Samotné konformné chladenie môže znížiť špecifické en

Strategický plán KSHOW

KSHOW realizuje trojpilierovú stratégiu na posilnenie svojej pozície v dodávateľskom reťazci NEV:

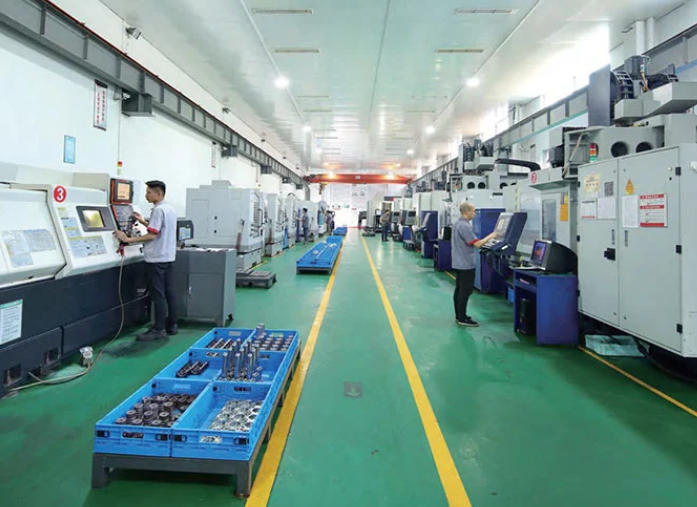

• Rozšírenie kapacity：Uvedenie nového do prevádzky 2 400 m² presná dielňa v Huangyan do Q4 2026, vybavené5-osové CNC obrábacie centrá (DMG MORI DMU 65 monoBLOCK) avysokorýchlostný grafitový EDM(GF Machining Solutions FORM P 350).

• Rozvoj talentu:Partnerstvo s Taizhou Vocational College of Science & Technology pre špecializovaný učňovský program pre inžinierstvo vstrekovacích foriem, ktorý sa zameriava na 10 nových inžinierov ročne.
• Certifikáty:Už certifikované systémom riadenia kvality ISO 9001 a IATF 16949:2016 systémami riadenia kvality v automobilovom priemysle, čo zaisťuje úplný súlad s požiadavkami medzinárodného dodávateľského reťazca pre automobilový priemysel.

Kontaktujte KSHOW

Pre otázky týkajúce sa projektu formy, technické konzultácie alebo žiadosti o cenovú ponuku:
